2017年年初，美国加州Oroville水库发生了一次严重的泄流事件。由于冬春之交充沛的降雪融水和雨水，该水库从入冬前的正常低水位直逼警戒状态。水库开始后通过混凝土浇筑的泄洪道正常放水，以应对春季即将到来的更多降水。

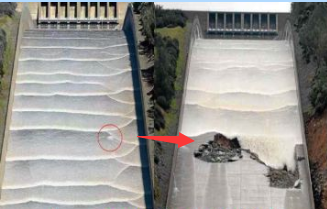

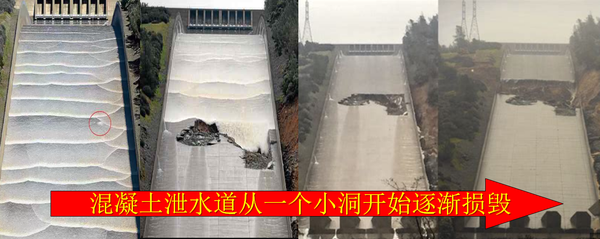

但人算不如天算。2月7日，这个泄洪道发生了破损。 在水流的冲刷下，原本很小的一个洞短时间内迅速扩大。水库立刻停下泄洪，评估损坏程度，准备维修。

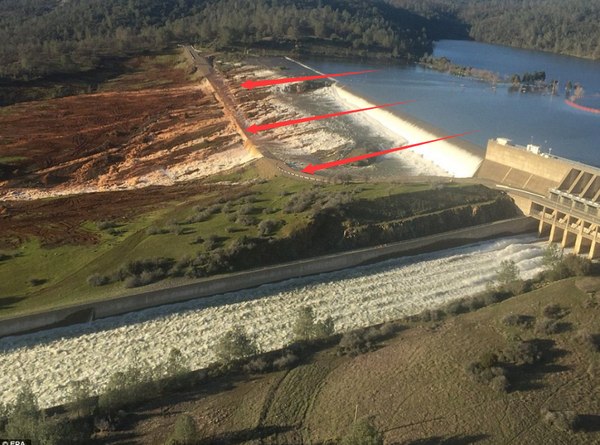

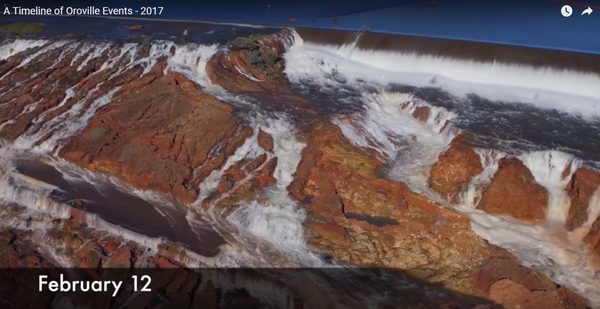

就是这个洞，烧掉了至少9亿美元！然而上游来水并不鸟它，水库的水位持续上涨。直到 2月11日，蓄水量竟然超过了水库的最大容积，从混凝土浇筑的溢流坝上方漫出 ：这是该水库建成50年来前所未有的事情。
此事危矣！

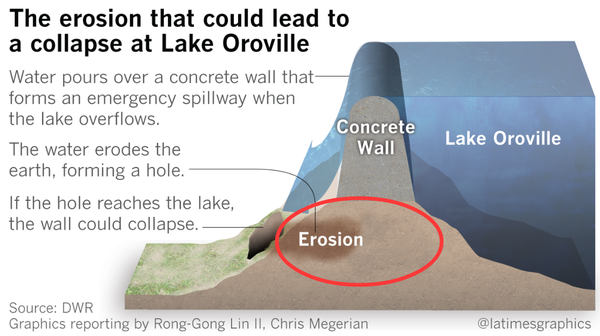

要知道，强烈的水流带有巨大的能量。在地质的概念里有一个词语叫" 下切作用 "，形容的就是河流对河床基岩的强大破坏力。漫过溢流坝跌落的水流，会对混凝土下方的土石产生巨大的冲刷侵蚀效应，渐渐掏空溢流坝的根基，可能会带来溃坝的风险。若果真溃坝， 一方水土将尽成泽国，四野百姓将皆为鱼虾。

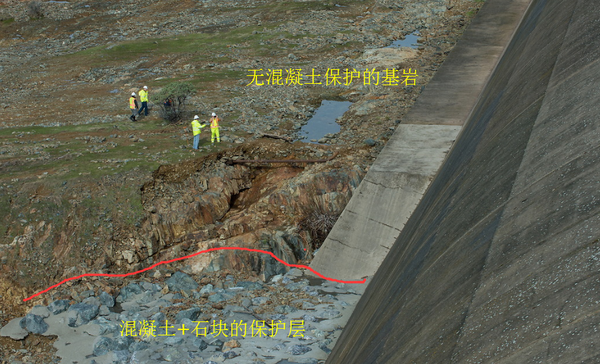

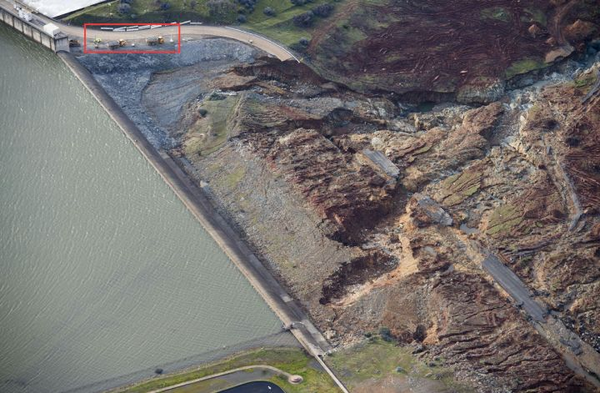

偏偏这样的担心成为了事实——一天之内，混凝土坝下方的地基发生了明显侵蚀！！甚至连基岩也开始受到破坏。 如此情形要是继续发展下去，溢流坝就完蛋了。
当地政府迅速做出决定：一方面 重开破损的泄流道，以最大能力泄洪 ，快速降低水库水位；另一方面对 下游19万居民 下达紧急撤离令，迅速组织居民离开潜在受灾范围。
一场危机正式拉开帷幕。

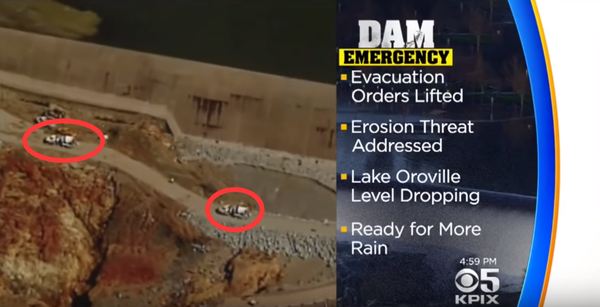

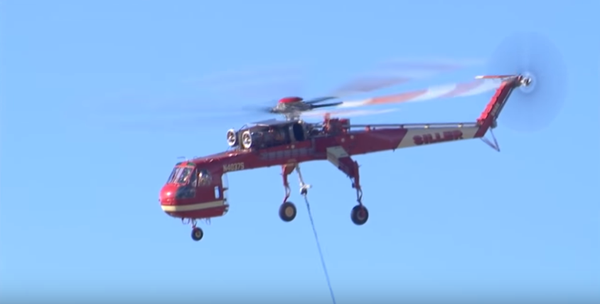

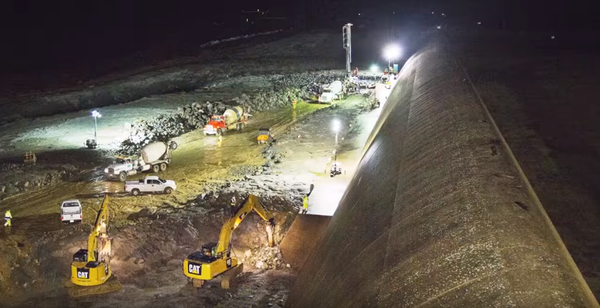

2月13日，由于泄洪道全功率输出，水库的水位有了显著下降。对于溢流坝底部侵蚀区的紧急维修开始了。 作为直升机大国的美帝体现出了装备的优势 ，重型货运直升机纷纷投入紧急维修， 大量的重型装备被吊运至道路严重损毁的现场 ，工程人员开始 对溢流坝底部的冲沟紧急浇筑混凝土 。此外，到了 2月14日，发布两天的紧急撤离令也被取消（lifted）了……
一天多的冲刷竟然如此严重

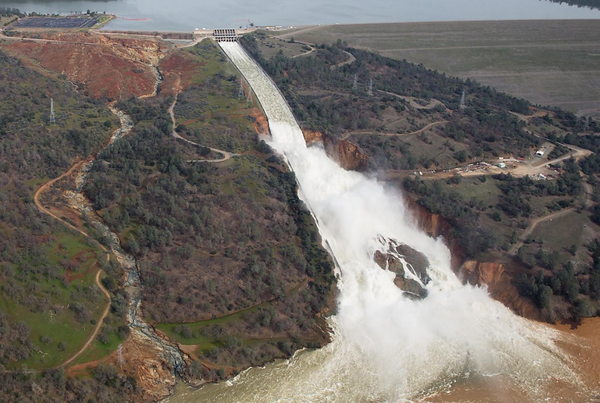

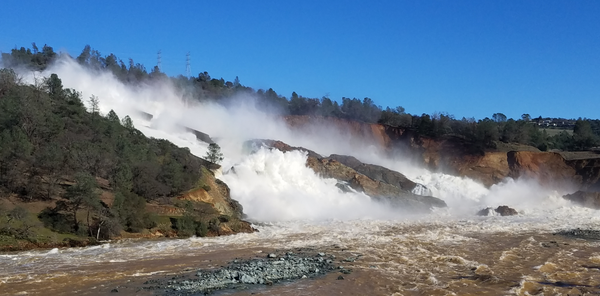

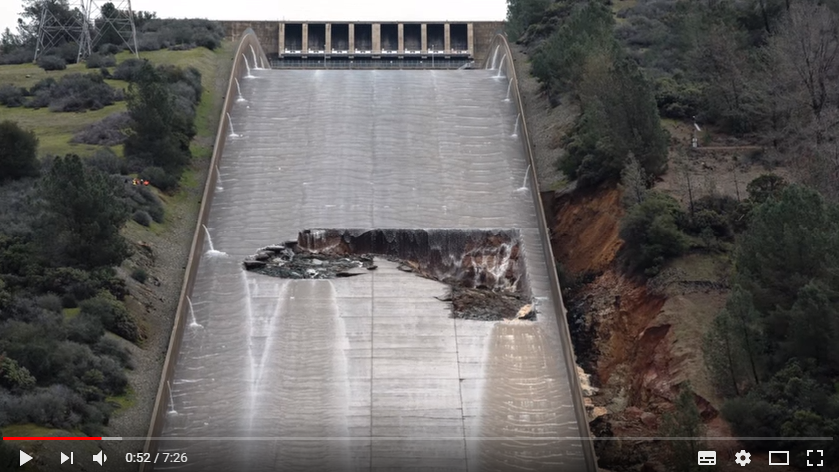

而此时的混凝土泄洪道，却已是一副白浪滔天的震撼景象了——激流彻底掏空了那个小洞，直接怼上了底部的山岩。 偏偏此处的地质结构不是那么坚固：山坡表面堆积了十几米的风化残积层，而复杂的小型剪切带在岩石里纵横而过 ，水流沿着破碎带一路下切，竟然直接切出一个超大的冲沟。

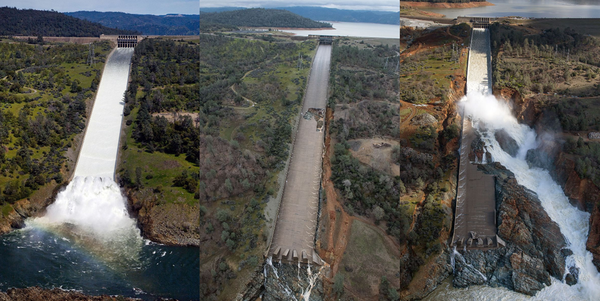

2011年—2017年2月—2017年3月
洪水退去时的样子，是令人震撼的：

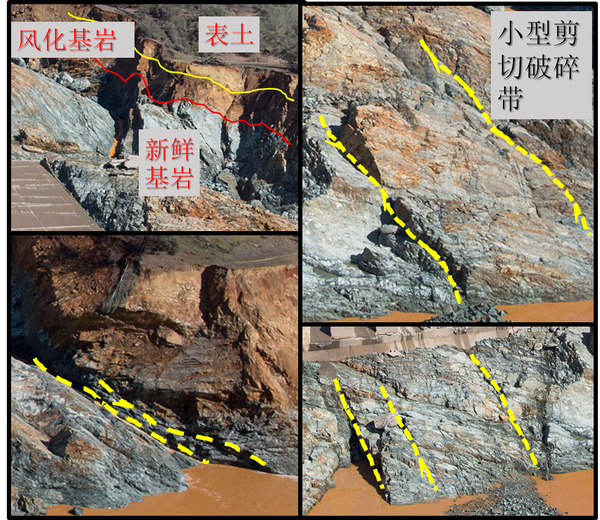

上图继续放大可以看出，混凝土泄洪道所在的山坡，明显分为上下两种岩石类型。
底部的岩石呈灰色，未见明显分层，可能是一种火成岩或者变质岩类 ，一般来说坚固致密，适合修筑各类大型工程。顶部的地层，显然就不是那么致密了—— 褐黄色的泥土混合着变成褐色的岩石，结构松散，这应该是底部岩石经过漫长的风化后转变形成的风化层 。

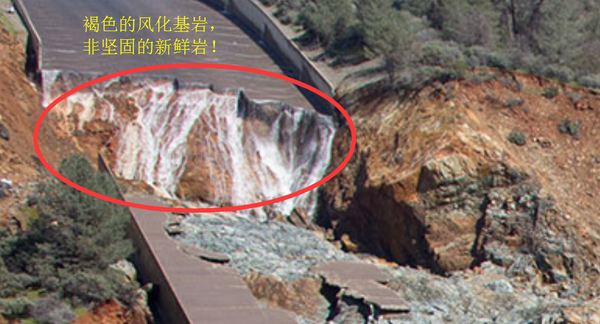

而令我最为吃惊的， 是在泄洪道开始破损的位置，混凝土竟然直接浇筑在风化基岩层上！！！这也可以解释为什么一个小小的破洞会演变成巨大的"山谷"。

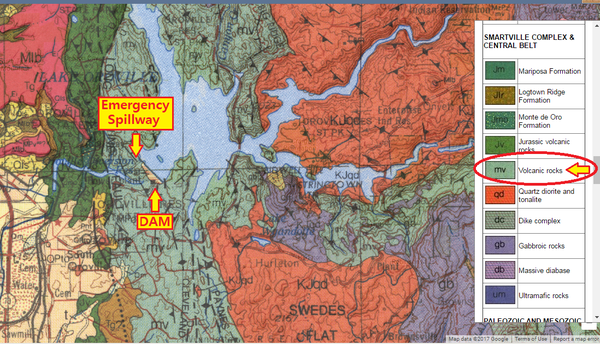

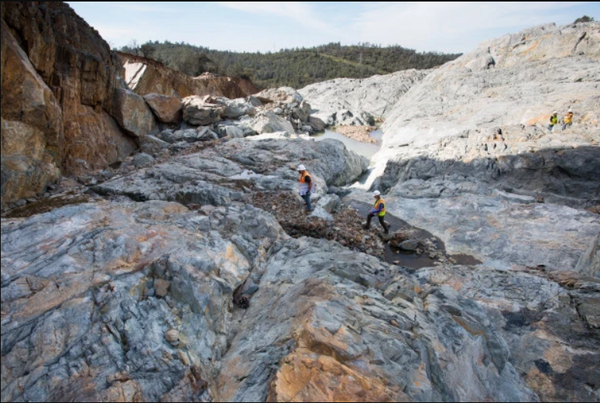

通过查询当地地质图，当地地质工作者的博客、reddit上的讨论、还有地质工程师在现场的视频，得知这类灰色的岩石是形成于侏罗纪的 Smartsville Complex Metavolcanic【1】， 变质火山岩（下图mv=metavolcanic），其主要岩性是amphibolite（视频一的对话提到）， 斜长角闪岩 ，一种区域变质岩类，质地坚固。或者是叶理很发育的 Smartville 蛇绿岩【2】 ，另一类变质岩。

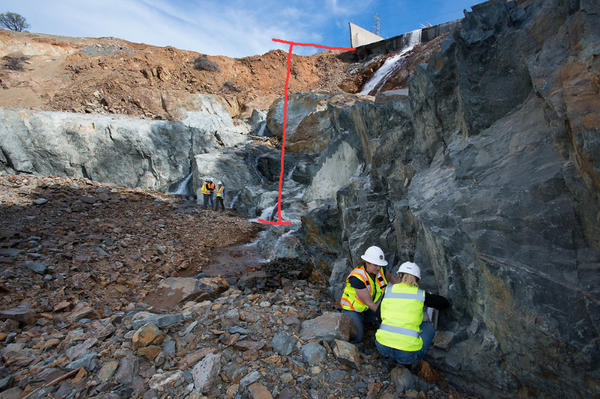

总之，这种灰绿色的岩石在新鲜时致密坚固，但风化后变成质地疏松的残积岩层，其上继续覆盖了表土。而大量发育的剪切带（shear zone）、裂隙等构造，也使得即便是新鲜原岩也容易受到侵蚀。反正，在强力水流的冲刷下，最后变成了这副模样：

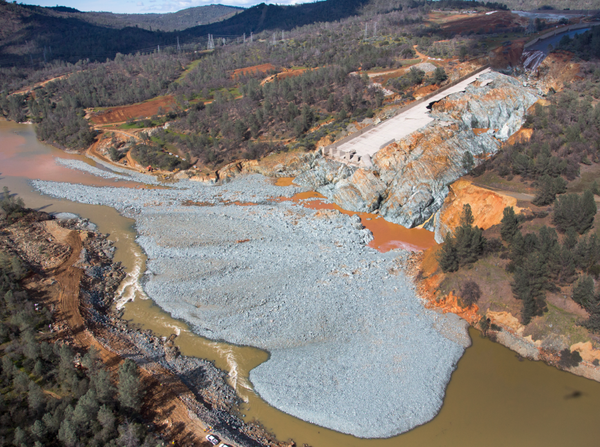

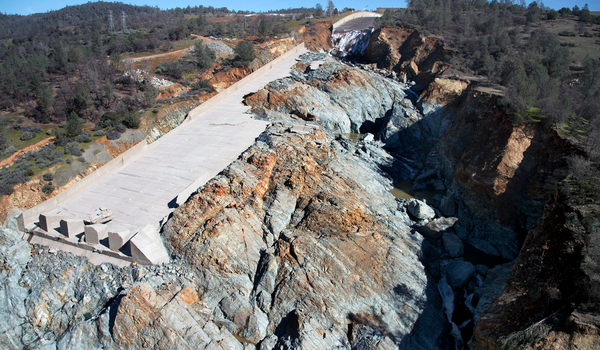

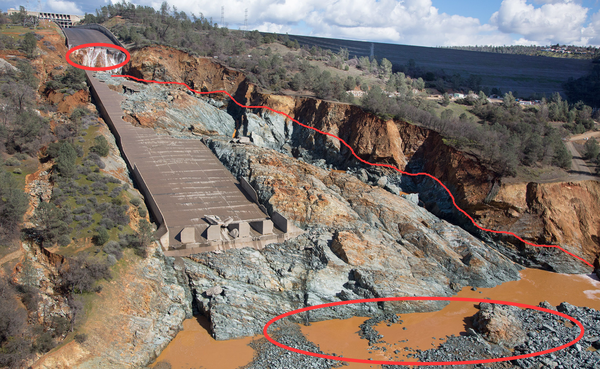

规模巨大的冲刷沟谷：

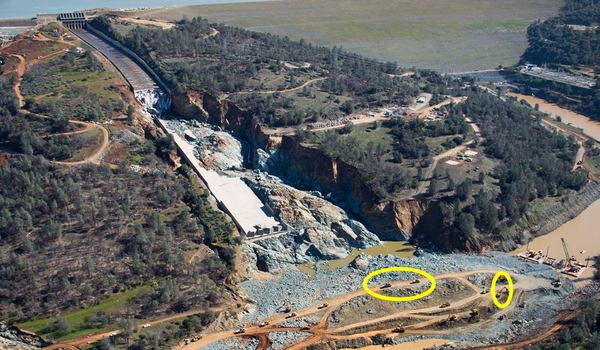

注意黄圈里的挖掘机和重装卡车可以作为参照物！可见沟谷规模之巨大！巨量的新鲜原岩被剥离，冲刷为砾石阻塞下游河道；
超大的砾石堰塞体冲沟深度惊人；
当旱季到来，水位真的稳定以后，声势浩大的维修工作正式启动。 一直到今天，维修工程仍未正式结束，而维修资金在截止2018年1月就已经烧掉了8.7亿美元【3】。
后续报道表示，截止2018年9月，加州主管部门预计维修工程将在11月结束，总金额将达到11亿美元【5】。

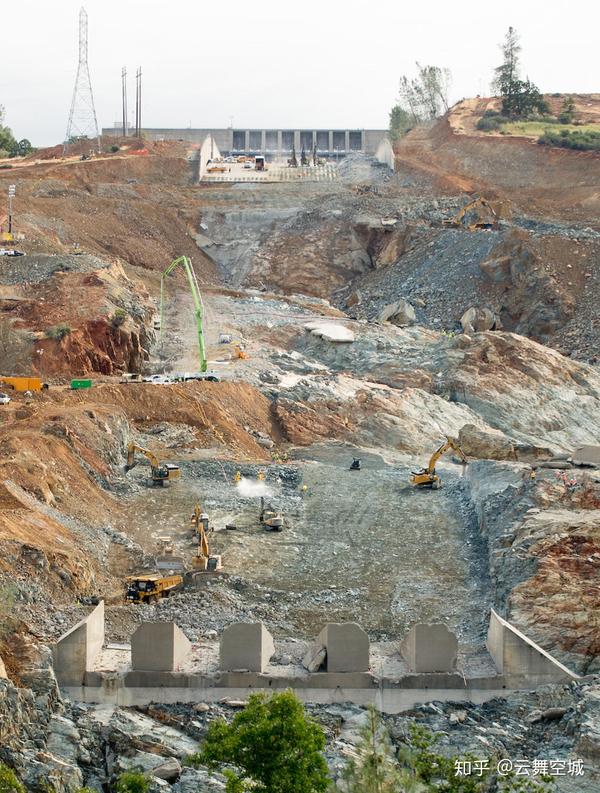

主泄洪道的修复工程，从破拆旧泄洪道混凝土开始。

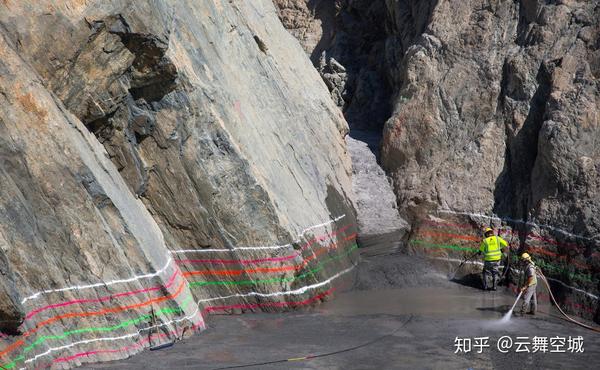

泄洪道下方被水流下切的岩石，使用海量混凝土暴力充填

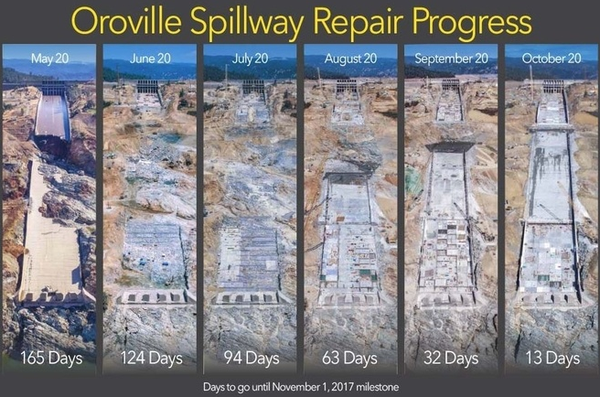

2017年11月1是一个重要的时间节点：混凝土泄洪道中段要完成一期工程的浇筑

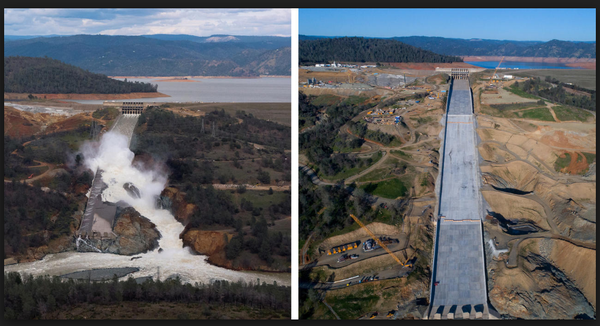

2017年底，主泄洪道修复一期工程基本完成

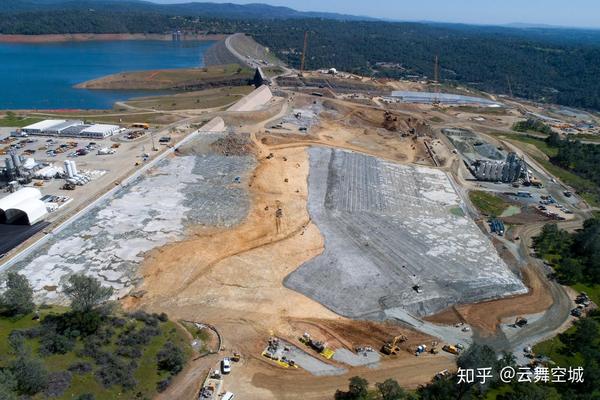

紧急溢流坝下方的基岩修复工程，首先剥离碎石平整地基，然后浇筑大量混凝土（右侧为新浇筑）
上图的一个月之后，即18年4月

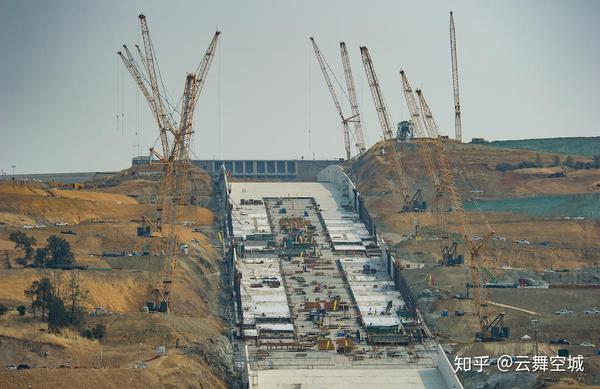

2018年中启动中主泄洪道修复二期工程：使用混凝土加厚主泄洪道中段（也是被水流下切最严重的一段）和上段anyway，水利设施坏了终究是要修好。不管花多长时间，耗费多少财力，毕竟水库下游的人民生命财产安全更重要。
认真工作的女工程师，摄于18年3月6日
2018年11月3日，最后一块混凝土完成浇筑，Oroville水坝泄洪道修复工程宣告主体结束，剩余的次要工作将在2019年初彻底完成。

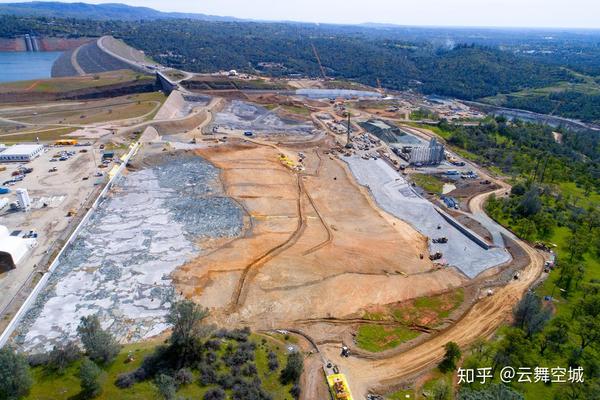

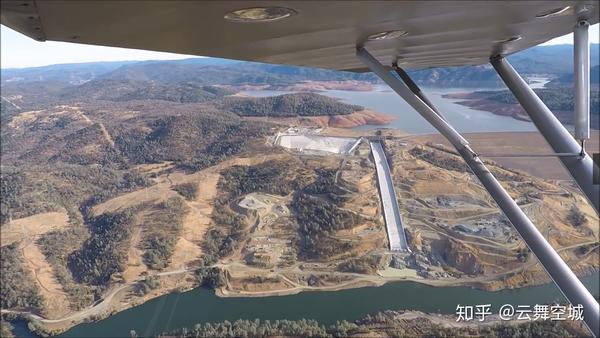

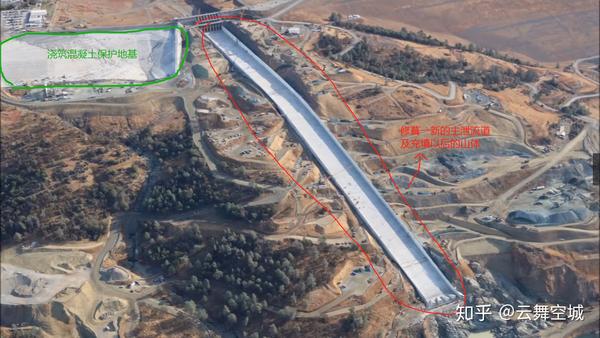

截止11月初，修复工地如下图航拍画面所示

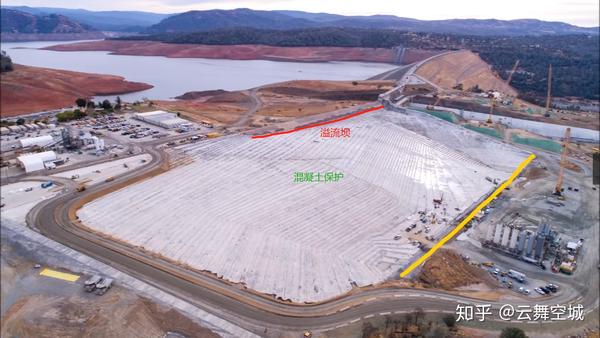

主要的变化包括充填被侵蚀山体、重新浇筑主泄洪道、在紧急溢流坝下方浇筑大量混凝土保护地基。

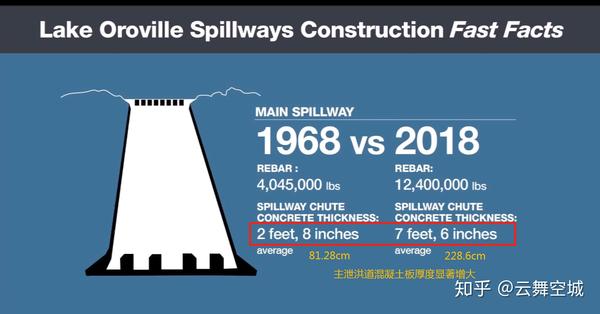

其中主泄洪道混凝土板厚度显著增加，由原先81cm变为228.6cm。
回头看看整个事故，或许从中可以找到一些人祸的影子：

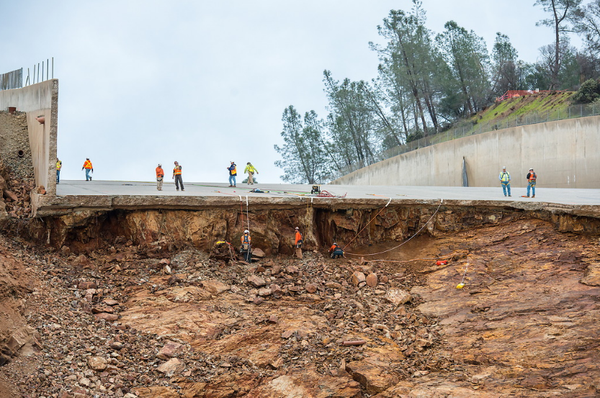

（0）泄洪道破碎处的断面， 混凝土板仅有不足一米厚，直接覆盖在质地疏松的风化残留岩层上 ，这样的工程断然无法百年（果然50年就一命呜呼了）。是否存在设计不合理的问题？

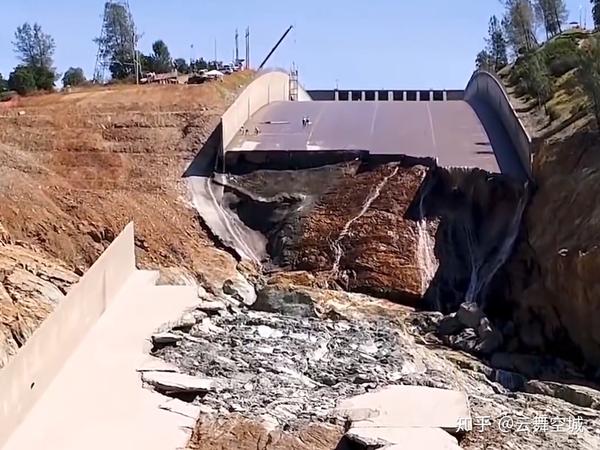

泄洪道破损处的断面：混凝土板并不厚（1）水库修建时，对于泄洪道基岩的处理工作做的可能不到位，尤其是 表面风化残积层的剥离工作不到位，才致使小洞变成大峡谷。
（2）基岩质地虽然致密，但是 破碎构造看起来挺多，可能存在一定选址不适合的问题 ；

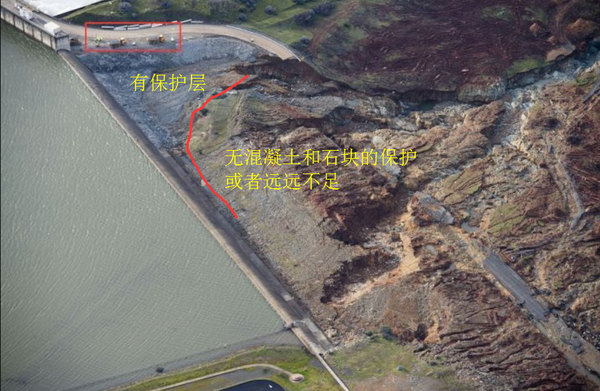

（3）漫流堤下方 缺少足够的砾石和混凝土保护 ，导致漫流的洪水在两侧严重破坏地基；
（4）主泄流通道的日常检查、维护肯定存在疏漏，致使没有在事故前发现潜在的缺损。但不排除客观原因造成的看不出来…… 也许这意味着需要使用一些岩石物理探测仪器吧 。
千里之堤，溃于小洞洞
所以，大概相当于花了十一亿美元，上了一堂成语课的意思？
不过，如果确实从中学到了东西的话，这个大水漂倒是打的值
感谢阅读。
